Технические характеристики:
- Максимально допустимая нагрузка: 350 кг
- Диаметр отверстия в профиле: Ø11 мм
- Резьба: M8
- Длина резьбы: 30 мм

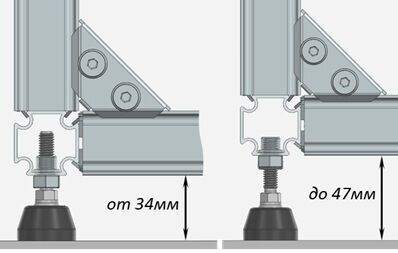

- Диапазон регулировки по высоте: 15 мм
- Угловая регулировка: отклонение от вертикали до 20˚

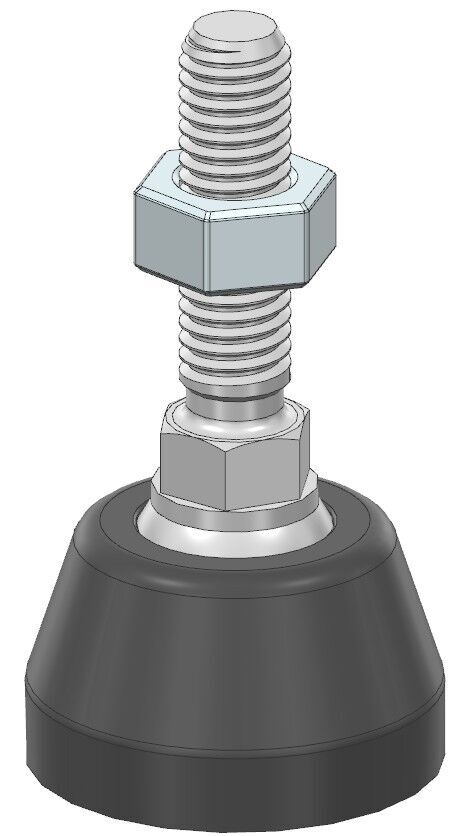

Монтаж опоры шарнирной WB 91400
Для использования в качестве опоры каркаса верстака или подиума под сантехническое оборудование необходима надёжная фиксация шпильки опоры от вырыва при возникновении горизонтальной нагрузки.

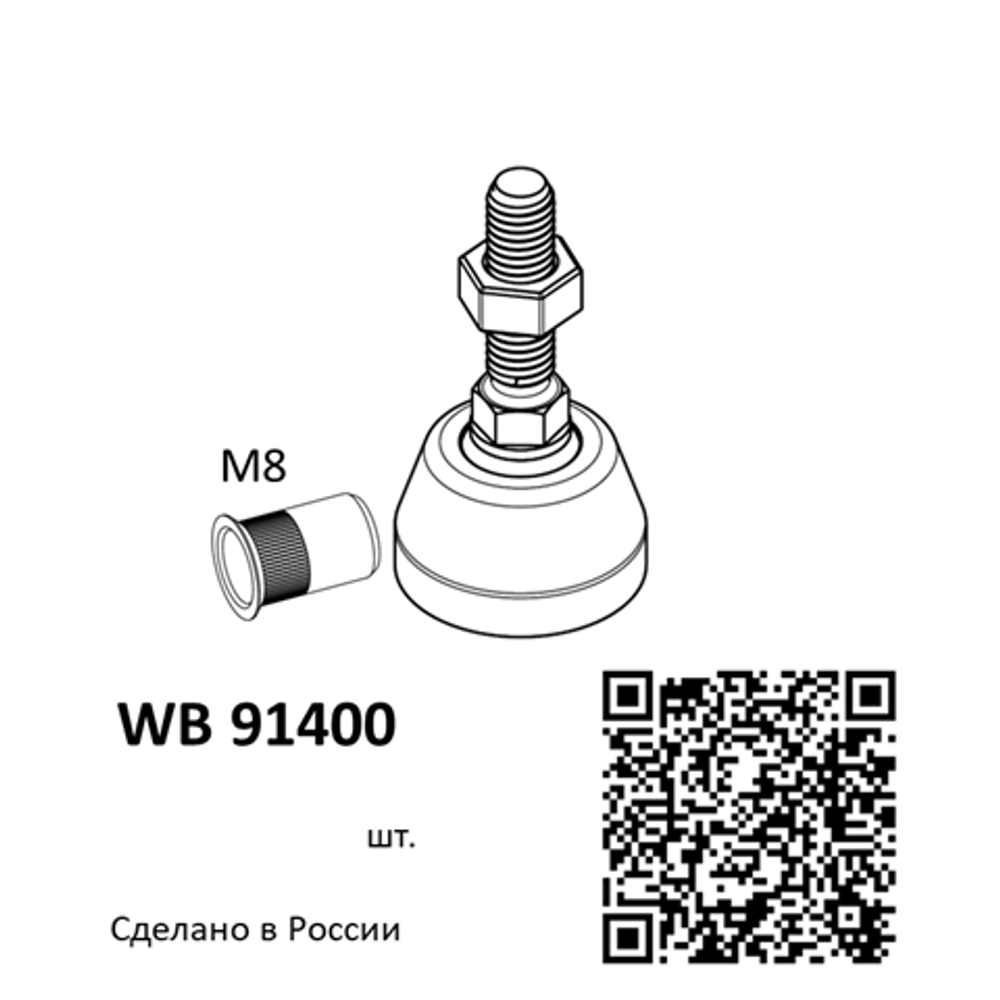

Для этого используется резьбовая заклёпка WB 90444 и контргайка М8.
Для установки резьбовой заклепки необходимо просверлить зенкованное отверстие Ø11мм и расклепать её с помощью заклёпочника.
Затем опора шарнирная WB 91400 с контргайкой М8 вкручивается в резьбовую заклепку на необходимую высоту и фиксируется затяжкой контргайки М8.

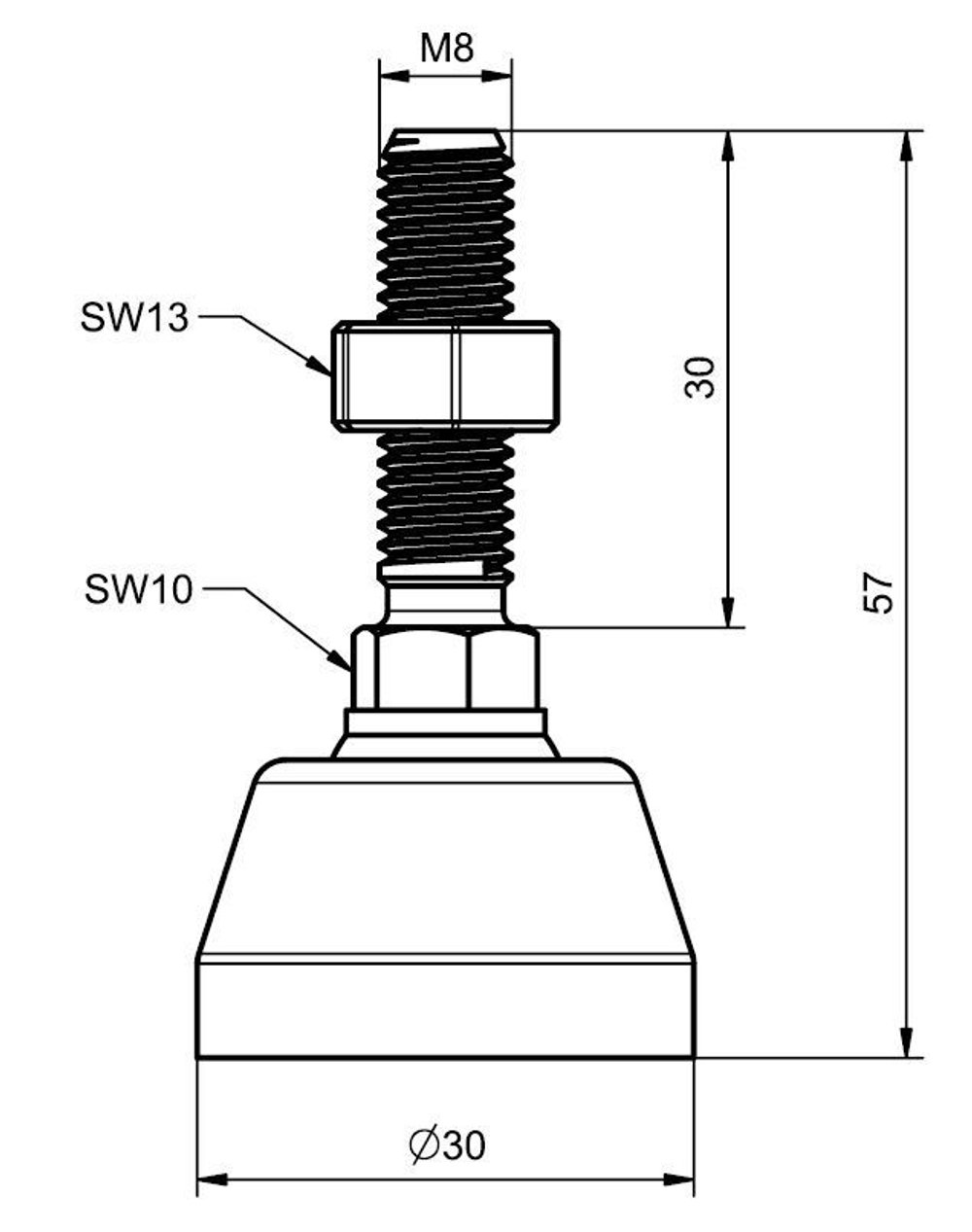

Для регулировки высоты необходимо ослабить контргайку М8 с помощью гаечного ключа SW13, отрегулировать ножку на нужную высоту с помощью гаечного ключа SW10, и обратно затянуть контргайку М8 после регулировки. Резьбовая заклёпка М8 WB 90444 при этом надежно зафиксирована от проворота в профиле за счет рифленой шейки.
В комплектацию опоры шарнирной WB 91400 входит противоскользящая подкладка, которая может быть закреплена в основание опоры.
